在現代工業的精密舞臺上，從芯片制造的潔凈室到大型科研裝置的核心，真空系統扮演著不可或缺的角色。而驅動這些復雜系統高效、穩定、安全運行的核心“指揮官”，正是可編程邏輯控制器（PLC）構建的控制系統。它以其卓越的性能，徹底重塑了真空技術的控制與管理方式。
一、 PLC：真空控制的智能基石
PLC是一種專為工業環境設計的數字計算機。在真空系統中，它取代了傳統的繼電器控制邏輯，成為整個系統的神經中樞。其核心優勢在于：
高可靠性： 工業級設計，抗干擾能力強，能在惡劣環境下長時間穩定運行。
強大靈活性： 程序可編程，無需改動硬件即可適應不同真空工藝需求（如抽速曲線、保壓設定、多級泵啟停順序）。
精準實時性： 高速掃描循環（通常毫秒級）確保對真空度、溫度、閥門狀態等關鍵參數的快速響應和精確控制。
強大擴展性： 通過模塊化I/O（輸入/輸出）輕松擴展傳感器、執行器數量，適應復雜系統。
便捷診斷與維護： 提供豐富的狀態信息和故障報警，極大縮短停機時間。
二、 真空系統PLC控制的核心組件

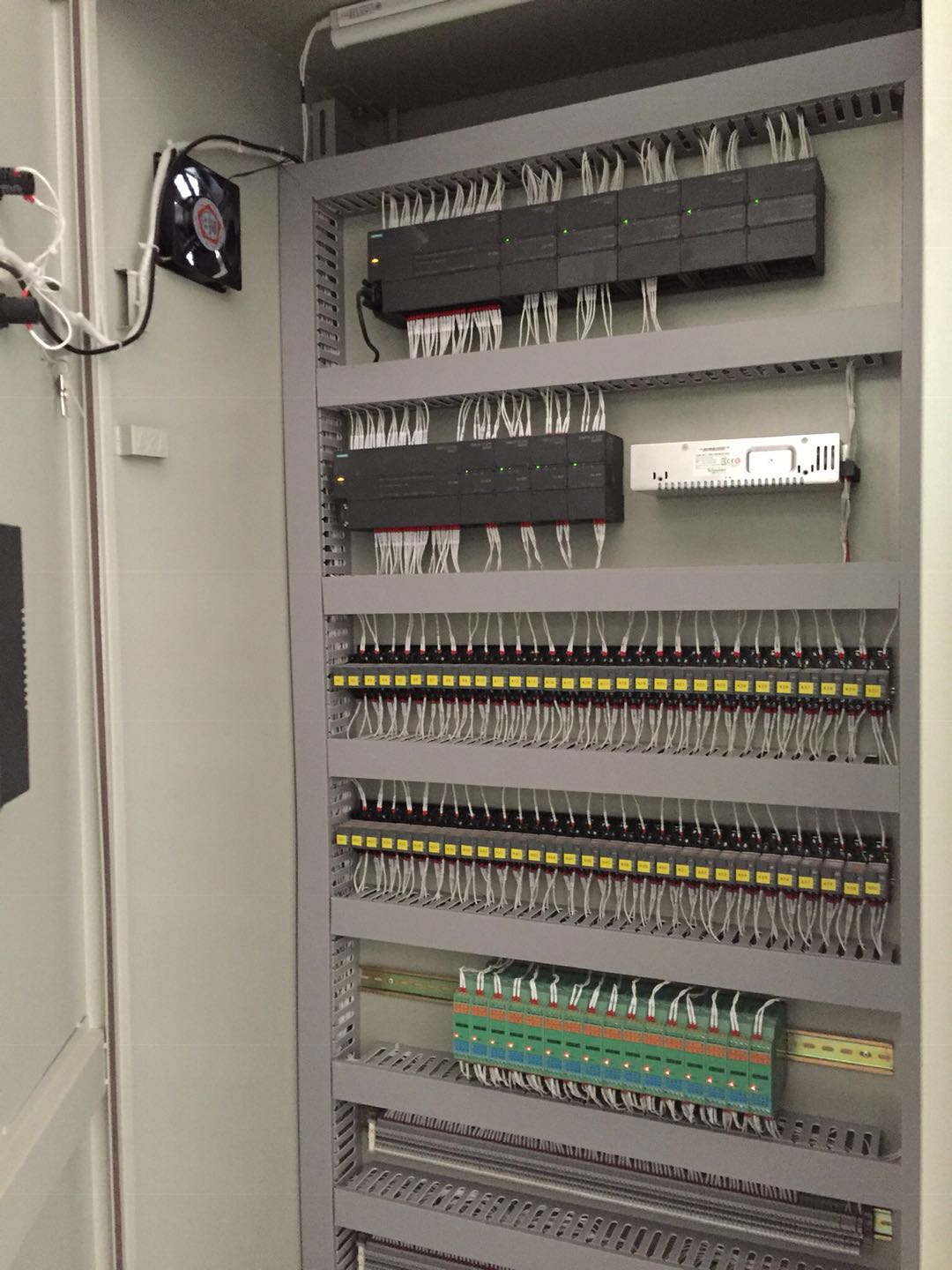

一個典型的真空PLC控制系統通常包含以下關鍵部分：
PLC主控單元 (CPU)： 執行用戶編寫的控制程序，處理邏輯運算、數據處理和通信任務。
輸入模塊 (I/O)：
數字量輸入 (DI)： 接收按鈕、開關、限位開關（如閥門到位信號）、繼電器觸點（如泵運行/故障信號）的狀態（開/關）。
模擬量輸入 (AI)： 連接真空計（輸出毫伏、電壓或電流信號，代表Pa、mbar或Torr）、溫度傳感器（熱電偶/熱電阻）、質量流量計等，獲取連續變化的物理量數值。
輸出模塊 (I/O)：
數字量輸出 (DO)： 控制接觸器（啟停機械泵、羅茨泵、分子泵等）、電磁閥（導通或切斷氣路、冷卻水路）、指示燈、報警器等設備的通斷。
模擬量輸出 (AO)： 用于需要連續調節的場合，如控制比例閥開度以調節進氣流量。
人機界面 (HMI)： 提供操作人員與系統交互的窗口。觸摸屏或工控機顯示實時真空度曲線、系統狀態、設備運行參數、報警信息；允許設置工藝參數（目標真空度、抽氣時間、保壓時間）、啟停系統、查看歷史數據等。

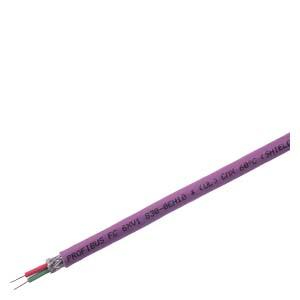

通信接口： 實現PLC與HMI、上位機（SCADA/DCS系統）、其他PLC或智能儀表（如真空計）之間的數據交換。常用協議包括Modbus (RTU/TCP)、Profibus、Ethernet/IP等。
執行機構： 真空泵（前級泵、主泵）、各種閥門（粗抽閥、高真空閥、前級閥、放氣閥、擋板閥）、氣動元件、加熱/冷卻裝置等，受PLC輸出信號驅動。
傳感器： 真空計（皮拉尼、電容薄膜、冷陰極、熱陰極電離規等）、壓力傳感器、溫度傳感器、流量傳感器等，為PLC提供實時系統狀態信息。
三、 PLC在真空系統中的核心工作原理
PLC在真空系統中的控制邏輯遵循一個持續循環的過程：
輸入掃描： PLC按順序讀取所有輸入模塊的狀態（如真空計讀數、閥門限位信號、泵運行狀態、急停按鈕狀態）。
程序執行： CPU根據預先編寫并下載到PLC存儲器中的控制程序（Ladder Logic, Function Block Diagram, Structured Text等） 處理輸入數據，進行邏輯判斷和計算。
輸出更新： 根據程序執行結果，更新輸出模塊的狀態（如開啟粗抽閥和啟動前級泵、當真空度達到設定閾值時關閉粗抽閥并開啟高真空閥及主泵、觸發報警）。
通信與HMI更新： 將關鍵數據（當前真空度、報警信息）發送給HMI顯示，同時接收來自HMI的操作指令（如啟動、停止、參數修改）。循環往復，實現實時、閉環控制。
典型控制任務包括：
自動順序控制： 嚴格按照預定義的步驟啟停泵、開關閥門（如先開前級泵和粗抽閥，達到一定真空度再開羅茨泵和主閥，最后開高真空泵）。
真空度PID調節： 通過控制進氣閥（如針閥）的開度，精確維持腔室內的目標真空度（常用于鍍膜、燒結等工藝）。
聯鎖保護： 確保操作安全（如主泵必須在冷卻水壓力正常和前級真空達標后才能啟動；腔室門未關閉不能抽真空；分子泵轉速未降到安全值不能充氣）。
數據記錄與報警： 記錄歷史真空曲線、事件日志；在超壓、超溫、泵故障、通信中斷等異常發生時立即報警并執行預設安全動作（如停泵、關閉閥門、安全放氣）。
四、 PLC控制的顯著優勢與應用場景
PLC控制系統為真空技術帶來了質的飛躍：
提升自動化水平與效率： 實現無人值守的全自動運行，顯著縮短抽氣周期，提高設備利用率。
保障工藝一致性與產品質量： 精確控制真空度和工藝步驟，減少人為誤差。
增強系統可靠性與安全性： 強大的聯鎖保護和故障診斷功能，最大限度避免設備損壞和安全事故。
簡化操作與維護： 直觀的HMI界面降低操作難度；詳細的報警和狀態信息加速故障排查。
實現遠程監控與管理： 通過聯網，工程師可在控制室或遠程監控多個真空系統的運行狀態。
因此，PLC控制的真空系統廣泛應用于：
半導體制造： 光刻、刻蝕、PVD/CVD鍍膜、離子注入等超高/極高真空環境。
平板顯示： OLED蒸鍍、薄膜沉積。
真空冶金與熱處理： 熔煉、燒結、釬焊、退火。
科研裝置： 粒子加速器、同步輻射光源、真空表面分析設備。
醫療器械： 滅菌、凍干機（冷凍干燥）。
光學鍍膜： 精密光學透鏡、濾光片鍍膜。
空間環境模擬： 衛星、航天器組件的地面測試。
五、 未來趨勢：融合智能化與網絡化
隨著工業4.0和IIoT的發展，真空系統的PLC控制正朝著更智能、更互聯的方向演進：
深度集成IIoT： PLC數據無縫上傳至云端或邊緣計算平臺，實現大數據分析、預測性維護（如預測泵故障）、能效優化。
增強HMI與可視化： 采用更先進的圖形化界面、3D虛擬現實(VR)/增強現實(AR)技術輔助操作和維護。
人工智能應用： AI算法用于優化抽氣曲線、自動診斷復雜故障根源、實現自適應控制。
更開放的通信標準： OPC UA等協議促進不同品牌設備和系統間的互聯互通。
網絡安全強化： 隨著聯網程度提高，保護控制系統免受網絡攻擊變得至關重要。
結語
PLC控制系統已成為現代真空工業自動化、智能化和可靠運行的基石。它將復雜的真空工藝邏輯轉化為精準、高效的自動化操作，不僅解放了人力，更在提升產品質量、保障生產安全、降低能耗方面發揮著不可替代的作用。隨著技術的不斷融合與創新，PLC作為真空系統“智慧大腦”的角色將愈發重要，持續驅動著真空技術向更高精度、更智能互聯的未來邁進。
